全自動貼片機TP220
| 型 號： | TP220 |
| 電路板面積： | 300×200(mm) |
| 理論速度： | 6000(cph) |
| 重復精度： | 0.15(mm) |
| 喂料器數量： | 50把 8mmGFTA-08S 或CFTA-08S 喂料器 |
| 可貼元器件： | 0402以上阻容件和20mm以下SOIC |
訂購熱線：400-998-9522
詳細介紹
【商品名稱】：臺式全自動貼片機TP220
【生產廠家】：泰姆瑞
【商品規格】：TP220
【商品簡介】：
TP220貼片機是一款自動的小型臺式高速貼片機，它通過真空吸嘴可以貼裝各種片式元件，是目前市場上性價比高的自動貼片設備。 本產品適合大部份SMD片狀元件0603以上元器件和部分SOIC；可配置GF款喂料器，Z軸獨立旋轉，能滿足各種角度的片式元器件的貼裝。
特點：
1.整機采用精密導軌，有效提高貼片精度。
2.整機采用視頻編程，輕松完成元器件的編程對位。
3.可導入電路板CAD數據為貼片數據，實現自動編程，不用手動輸入元件坐標。編程簡單,方便入門者便捷使用。
4.根據大小不同元器件，吸嘴可手動更換。
5.高性價比自動貼片機，適合中小規模生產、科研及個人使用。尤其適合小型電子廠的中批量生產。
6.整機由工業計算機配合專用軟件控制，方便操作使用。
7.可以非常穩定并且方便的完成拼版的編程和貼裝。
8.可以在軟件中顯示拼板中所有坐標點，并對其中的坐標進行微調。來實現高精密的貼裝。
9.可以在軟件中設置各個拼板的間距，并根據間距顯示所有放料坐標，可以在拼板中選擇不貼的拼板。
10.如果電路板加工有質量問題，可以對放料位置進行整體偏移改進。
11.軟件可以實現雙貼片頭自動優化功能。
12.軟件中增加XYZ軸的移動時的限位檢測。
13.軟件中增加了6檔變速功能，可以根據移動距離查表得到理想速度，并進行速度設置，這樣可以提高機器長期使用的穩定性。
可選配件：
1、自動喂料器
2、IC盤式喂料器
3、傳輸導軌
4、自動換嘴系統
5、點膠系統
【技術參數】：
型號：TP220
【生產廠家】：泰姆瑞
【商品規格】：TP220
【商品簡介】：
TP220貼片機是一款自動的小型臺式高速貼片機，它通過真空吸嘴可以貼裝各種片式元件，是目前市場上性價比高的自動貼片設備。 本產品適合大部份SMD片狀元件0603以上元器件和部分SOIC；可配置GF款喂料器，Z軸獨立旋轉，能滿足各種角度的片式元器件的貼裝。
特點：
1.整機采用精密導軌，有效提高貼片精度。
2.整機采用視頻編程，輕松完成元器件的編程對位。
3.可導入電路板CAD數據為貼片數據，實現自動編程，不用手動輸入元件坐標。編程簡單,方便入門者便捷使用。
4.根據大小不同元器件，吸嘴可手動更換。
5.高性價比自動貼片機，適合中小規模生產、科研及個人使用。尤其適合小型電子廠的中批量生產。
6.整機由工業計算機配合專用軟件控制，方便操作使用。
7.可以非常穩定并且方便的完成拼版的編程和貼裝。
8.可以在軟件中顯示拼板中所有坐標點，并對其中的坐標進行微調。來實現高精密的貼裝。
9.可以在軟件中設置各個拼板的間距，并根據間距顯示所有放料坐標，可以在拼板中選擇不貼的拼板。
10.如果電路板加工有質量問題，可以對放料位置進行整體偏移改進。
11.軟件可以實現雙貼片頭自動優化功能。
12.軟件中增加XYZ軸的移動時的限位檢測。
13.軟件中增加了6檔變速功能，可以根據移動距離查表得到理想速度，并進行速度設置，這樣可以提高機器長期使用的穩定性。
可選配件：
1、自動喂料器
2、IC盤式喂料器
3、傳輸導軌
4、自動換嘴系統
5、點膠系統
【技術參數】：
型號：TP220
最大電路板面積： 300×200mm
最大移動范圍：400×460mm
Z軸最大移動范圍：10mm
貼片速度：最大速度：6000CPH
實際貼裝速度：3500-4000CPH
貼片精度：±0.10mm
重復精度：±0.15mm
對位方式：視頻對位+機械對位
可以貼裝元器件：0402以上阻容件和20mm以下SOIC
編程方式：軟件編程輸入
傳動方式：采用工業同步帶傳動
帶式喂料器：可選配8mm,12mm,16mm,24mm喂料器
短帶喂料器：可選配8mm,12mm,16mm,24mm喂料器

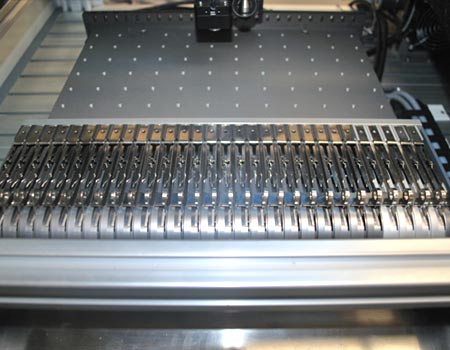

喂料器數量：前后可放置50把 8mmGFTA-08S 或CFTA-08S 喂料器
IC盤數目：最多2個
操作系統：WINDOWS XP
壓縮空氣：80psi（0.5Mpa），氣源需要外接氣源
電源：220V,50Hz
重量：126kg
外形體積：810×760×620mm
【二維圖】：
注意：如果產品升級恕不另行通知，網站及資料會同步升級，并以實物為準！
